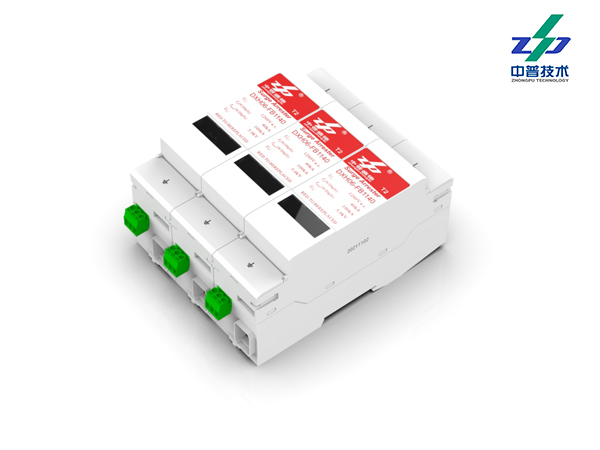

DXH06-FB1140/3W100電源電涌保護器
1、應用范圍
DXH06-FB1140/3W100電涌保護器，適用于1140V及以下電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區0（LPZ0）和防雷區1（LPZ1）或防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。

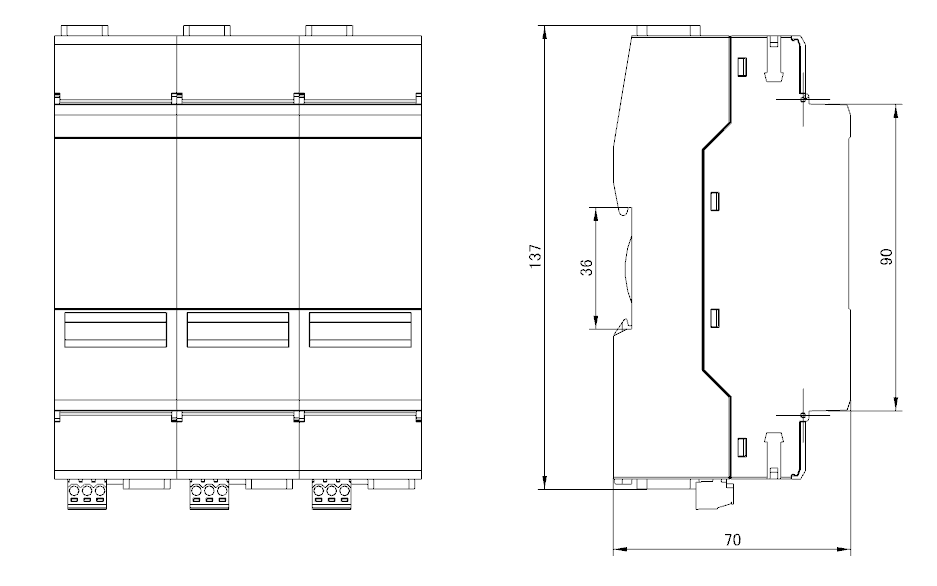

2、外形結構圖（此圖只作示意，以提供安裝尺寸為主）

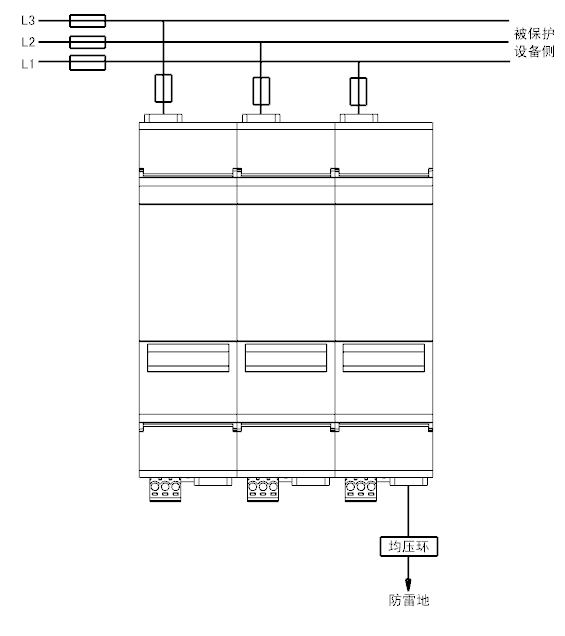

3、接線方式
4、技術參數
| 序號 | 技術指標 | 設備型號 |
| DXH06-FB1140/3W100 | ||
| 1 | 產品類別 | T2 |
| 2 | 工作系統電壓 | 1140V |
| 3 | 最大持續運行電壓Uc | 1260V a.c. |
| 4 | 標稱放電電流In | 40kA（8/20μs） |
| 5 | 最大放電電流Imax | 100kA（8/20μs） |
| 6 | 沖擊放電電流Iimp | 5kA |
| 7 | 對地漏電流 | ＜2mA |
| 8 | 電壓保護水平Up@40kA | 5.0KV |
| 9 | 限制電壓Up@20kA | 4.2KV |
| 10 | 基礎限制電壓UB@3kA | 3.5KV |
| 11 | U1mA電壓 | 2000V |
| 12 | 響應時間 | ≤25ns |
| 13 | 串接熔絲 | 63A gL/ gG |
| 14 | 保擴模式 | L——PE |
| 15 | 過載耐壓TOV | 1500V/5S |
| 16 | 內部保護裝置 | 防雷單元內置熱脫扣裝置 |
| 17 | 接入導線截面 | 6-35 mm2 |
| 18 | 裸線壓接長度 | 12.5mm |
| 19 | 安裝接線力矩 | 2.5N.m |
| 20 | 劣化失效指示 | 防雷模塊具有指示窗口，故障狀態下指示窗口變紅色 |
| 21 | 遙信方式 | 告警干接點，NC-C-NO接點 |
| 22 | 遙信端子性能 | AC：250V/0.5A ；DC：250V/0.1A，125V/0.2A，75V/0.5A， |
| 23 | 遙信導線截面 | 最大1.5mm2 |
| 24 | 安裝方式 | 標準導軌安裝DIN rail 35mm |
| 25 | 外殼材料防火等級 | UL94-V0 |
| 26 | 外殼防護等級 | IP20 |
| 27 | 工作溫度 | -40℃～+80℃ |
| 28 | 相對濕度 | ≤98％（25℃） |
| 29 | 海拔高度 | ≤4000m |
| 30 | 外形尺寸（不含接線端子） | 137mm×108mm×65mm |
