DXH06-F/DC48電涌保護器，適用于直流48V或-48V電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。

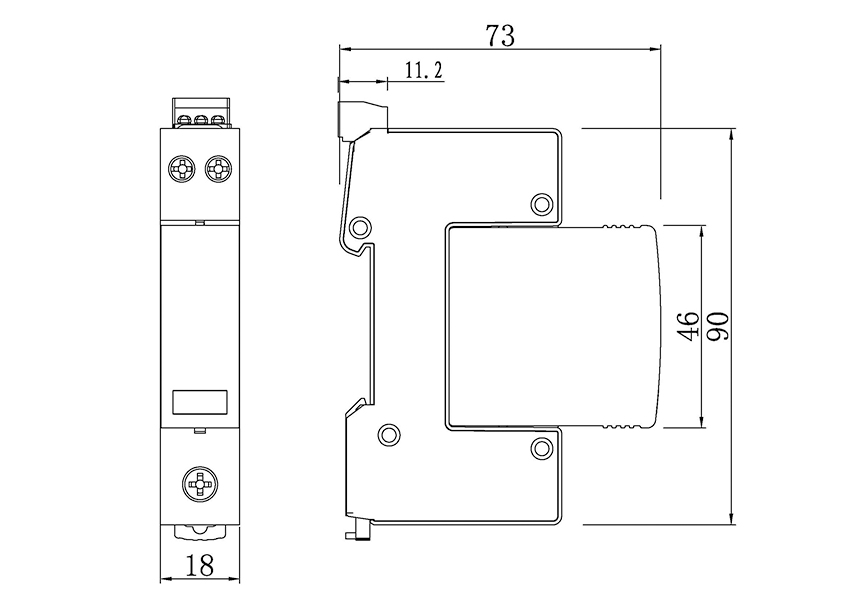

外形結構圖（此圖只作示意，以提供安裝尺寸為主）

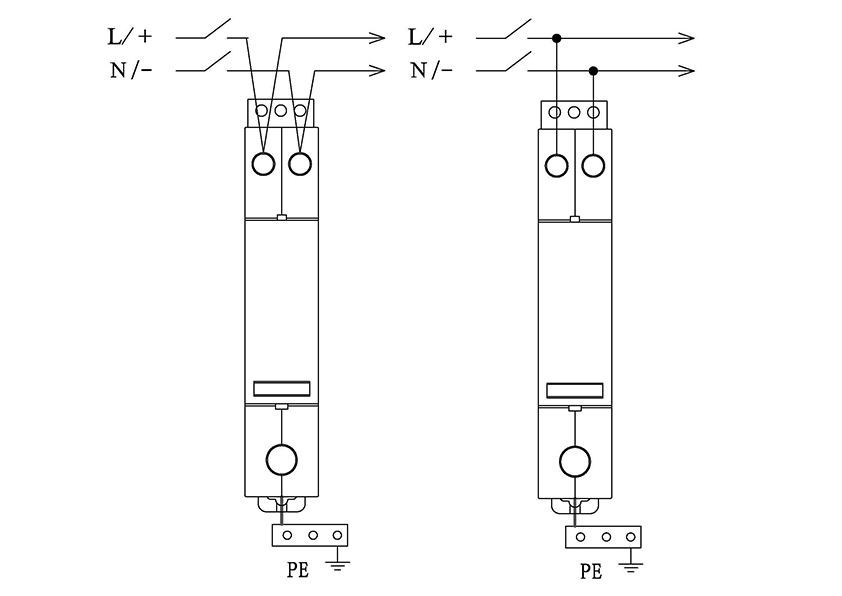

接線方式
V形接線 常規接線
技術參數
技術指標
設備型號
DXH06-F/DC48
試驗類別
T2
工作系統電壓Un
48Vd.c.
最大持續運行電壓Uc
65V d.c./50Va.c.
標稱放電電流In
15kA（8/20μs）
最大放電電流Imax
30kA（8/20μs）
對地漏電流Ic
＜1mA
限制電壓Up@20kA
≤0.3kV
響應時間
≤25ns
端口數量
1端口
串接熔絲
100A gL/ gG (input current>100A)
過載故障
580V/5S
短路電流
10kA
保擴模式
+——PE、-——PE
內部保護裝置
防雷單元內置熱脫扣裝置
接入導線截面
正、負端口：1.5～10mm2 / PE端口：2.5～25mm2
裸線壓接長度
12.5mm
安裝接線力矩
M3:1.2Nm/ M5:2.0Nm
劣化失效指示
防雷模塊具有指示窗口，故障狀態下指示窗口變紅色
遙信方式
告警干接點，NC-C-NO接點
遙信端子性能
AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A
遙信導線截面
最大1.5mm2
安裝方式
標準導軌安裝DIN
rail 35mm
外殼材料防火等級
UL94-V0
外殼防護等級
IP20
工作溫度
-40℃～+80℃
相對濕度
≤95％（25℃）
海拔高度
≤3000m
外形尺寸（不含接線端子）
90mm×18mm×73mm
