DXH06-FBS/3+1R80　　　　　　　　　　　40-80kA 230-400V 3P+N　　　　　　　　中普電源防雷器

下載

產品概述

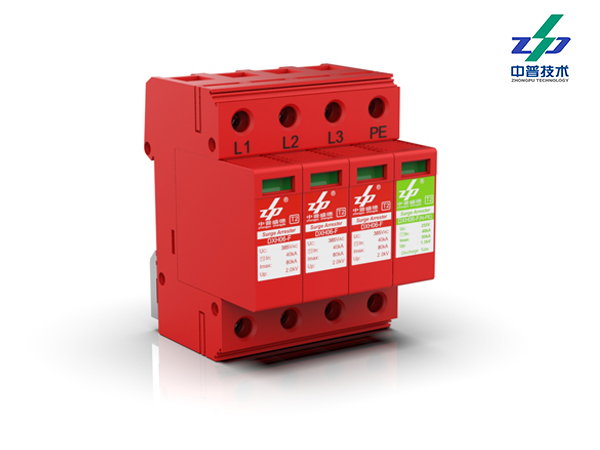

DXH06-FBS/3+1R80電源防雷器 浪涌保護器

1、應用范圍

  DXH06-FBS/3+1R80電涌保護器，適用于220/380Va.c.電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區0（LPZ0）和防雷區 1（LPZ1）的界面處。

  

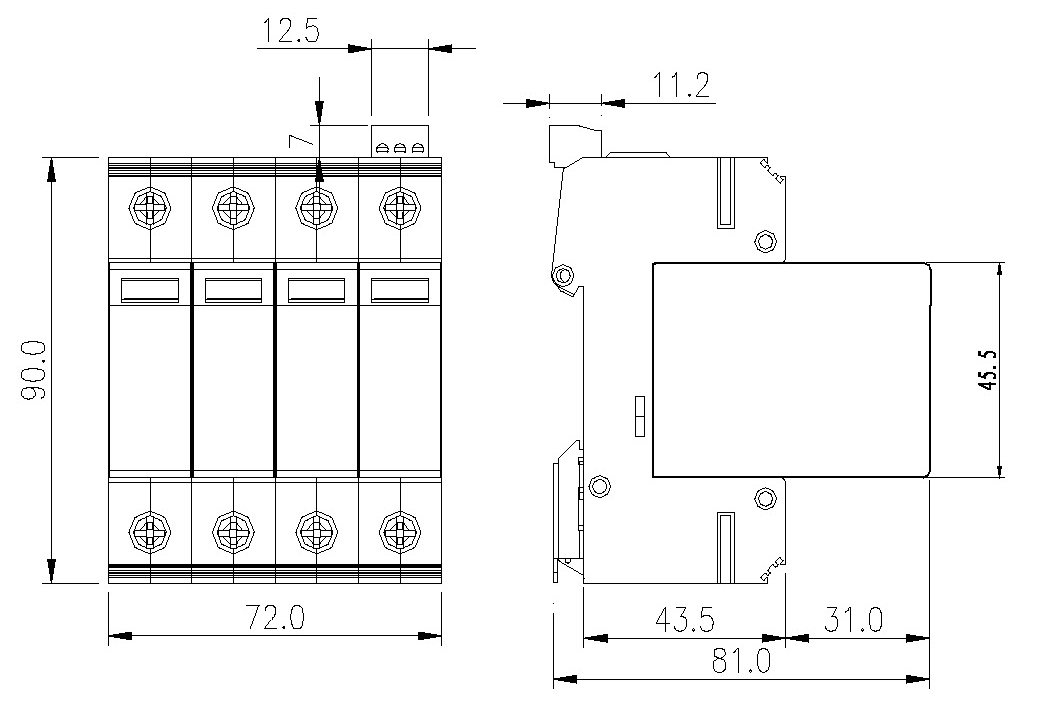

2、外形結構圖（此圖只作示意，以提供安裝尺寸為主）

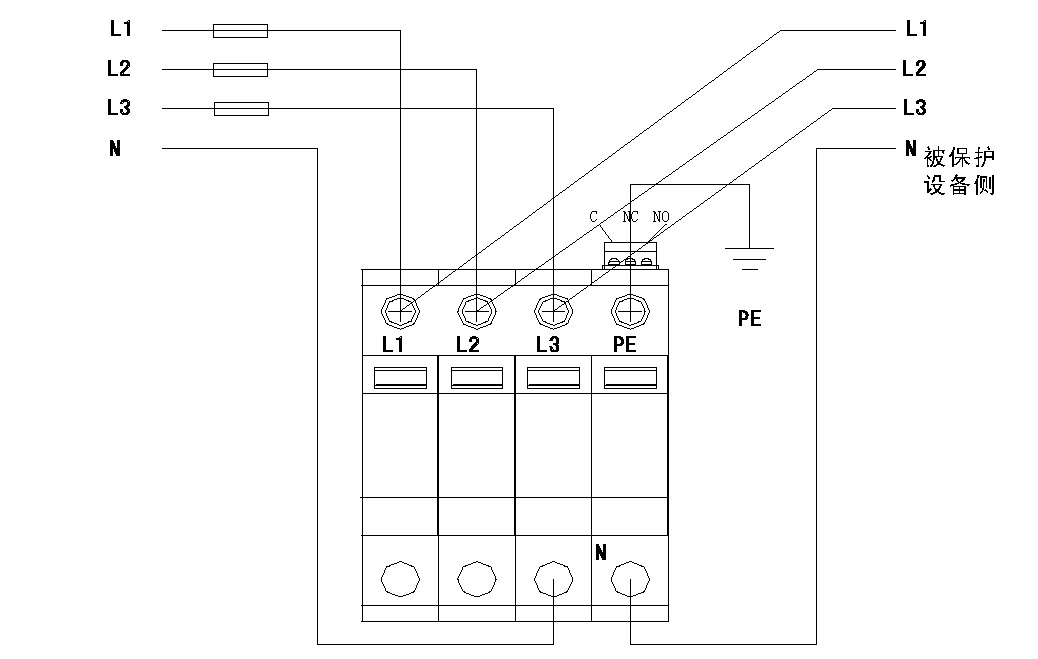

3、接線方式

V形接線

常規接線

4、技術參數



序號 技術指標 設備型號
DXH06-FBS/3+1R80
1 工作系統電壓Un 230/ 400V, 50Hz/ 60Hz
2 產品類別 T2
3 最大持續運行電壓Uc 385V a.c.
4 標稱放電電流In 40kA（8/20μs）
5 最大放電電流Imax 80kA（8/20μs）
6 對地漏電流Ic  ＜1mA
7 限制電壓Up ≤2.0 kV(L—N), ≤1.3kV（N—PE)
8 響應時間 ≤25ns
9 端口數量 1端口one port
10 串接熔絲 100A gL/ gG (input current>100A)
11 短路電流 10kA
12 保擴模式 N——PE、L——N
13 內部保護裝置 防雷單元內置熱脫扣裝置
14 接入導線截面 4～35mm2
15 裸線壓接長度 12.5mm
16 安裝接線力矩 1.5Nm
17 劣化失效指示 防雷模塊具有指示窗口，故障狀態下指示窗口變紅色
18 遙信方式 告警干接點，NC-C-NO接點
19 遙信端子性能 AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A
20 遙信導線截面 最大1.5mm2
21 安裝方式 標準導軌安裝DIN rail 35mm
22 外殼材料防火等級 UL94-V0
23 外殼防護等級 IP20
24 工作溫度 -40℃～+80℃
25 相對濕度 ≤95％（25℃）
26 海拔高度 ≤3000m
27 外形尺寸（不含接線端子） 90mm×81mm×72mm
