電源防雷器

  • DXH06-FC385/2         20-40kA  230-400V 2P      中普電源防雷器
  • DXH06-FC385/2         20-40kA  230-400V 2P      中普電源防雷器
  • DXH06-FC385/2         20-40kA  230-400V 2P      中普電源防雷器
  • DXH06-FC385/2         20-40kA  230-400V 2P      中普電源防雷器

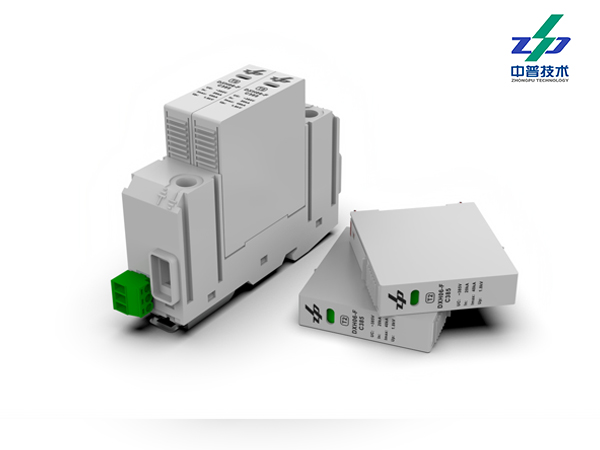

DXH06-FC385/2         20-40kA  230-400V 2P      中普電源防雷器

下載

產品概述

    1  用途


DXH06-FC385/2電涌保護器,適用于220/380Va.c.電壓系統,配電系統以及終端設備的電涌保護,應安裝在

防雷區1(LPZ1)和防雷區2(LPZ2)的界面處。



2  主要特點

DXH06-FC385/2電涌保護器特點:

l 多種通流容量,動作電壓適當,保護電路穩健

2 內置過溫過流保護,無續流,高可靠安全

3 模塊化結構,安裝簡單,維護方便

4 具備狀態指示和遙信告警功能

3   工作原理

DXH06-FC385/2交流電源防雷器用于交流電源的第二級(C級)或第三級(D級)雷電過電壓保護,三相防雷器采用-2防護電路,如下列圖形所示。



圖3-1  DXH06-FC385/2型電涌保護器的保護原理示意圖



4  外形尺寸

產品采用35mm標準導軌安裝,如下列圖所示(未注公差±0.5mm):





                                          4-1 DXH06-FC385/2型電涌保護器外形尺寸(單位:mm)



5  技術參數

                                       表5-1  DXH06-FC385/2電涌保護器技術參數

型號參數

DXH06-FC385/2

產品類別

 T2  IEC61643-11

工作系統電壓Un

230/ 400V, 50Hz/ 60Hz

保護模式

L——N   N——PE

最大持續運行電壓 Uc

385V a.c.

標稱放電電流,T2 In8/20μs)

20kA

最大放電電流,Imax8/20μs)

40kA

限制電壓 Up

1.8 kV

對地漏電流Ic

1mA

響應時間

25ns

端口數量

1端口 one port

串接熔絲

100A gL/ gG (input current>100A)

短路電流

10kA

內部保護裝置I

防雷單元內置熱脫扣裝置

接入導線截面

2.5~25mm2

裸線壓接長度

12.5mm

安裝接線力矩

1.5Nm

劣化失效指示

防雷模塊具有指示窗口,故障狀態下指示窗口變紅色

遙信方式

告警干接點,NC-C-NO接點

遙信端子性能

AC:250V/0.5A;DC:250V/0.1A,125V/0.2A,75V/0.5A

遙信導線截面

最大1.5mm2

安裝方式

標準導軌安裝 35mm

外殼材料防火等級

UL94-V0

外殼防護等級

IP20

工作溫度

-40~+80

相對濕度

95%(25

海拔高度

3000m

外形尺寸(不含接線端子)

96mm×24mm×71.5mm
